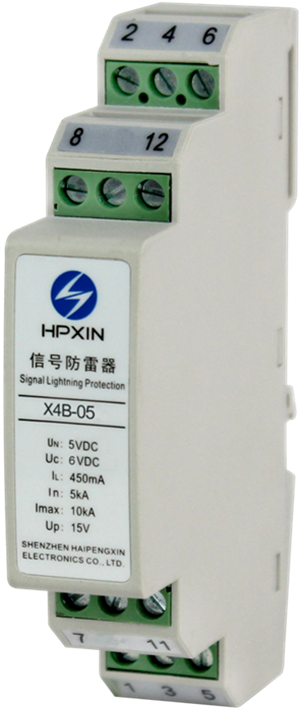

工控防雷X4B-05
本產品采用粗、細兩級防護，殘壓低，防護由信號線引入的感應雷或其它情況出現的瞬時過電壓，保護發、收信號器不會因雷擊或瞬時高壓而損壞。

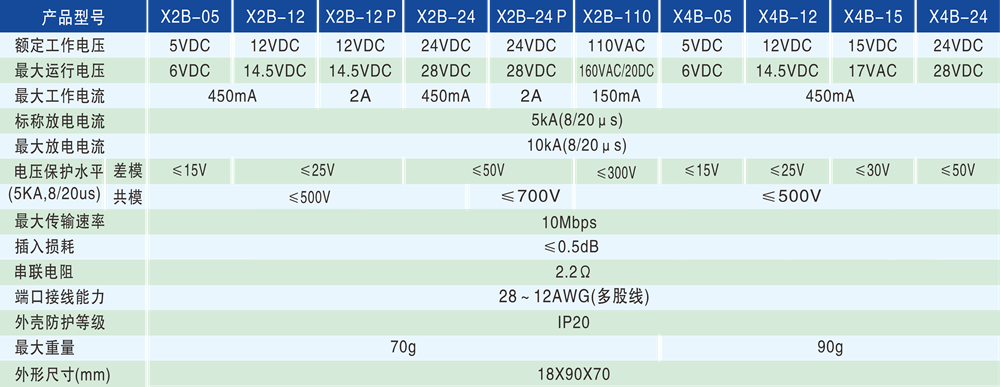

產品型號：X4B-05
插入損耗：≤0.5dB
最大運行電壓：6VDC
一、產品表述：
該信號防雷器主要應用于二線/四線共地傳輸的數據總線及二線/四線共地傳輸的RS485/雙路RS232工控信號線的浪涌電壓防護。采用粗、細兩級防護，殘壓低，防護由信號線引入的感應雷或其它情況出現的瞬時過電壓，保護發、收信號器不會因雷擊或瞬時高壓而損壞。
本系列產品采用組合式三級防護電路，第一級采用開關型防護器件（氣體放電管GDT），結合級間采用的能承受浪涌沖擊的隔離電阻元件的作用，能充分地將大部分浪涌脈沖電流泄放入地；第二級采用壓敏電阻；第三級采用限壓型防護器件（響應時間極快的瞬態二極管TVS），有效地鉗制輸出端的電壓，使設備能安全的正常工作。

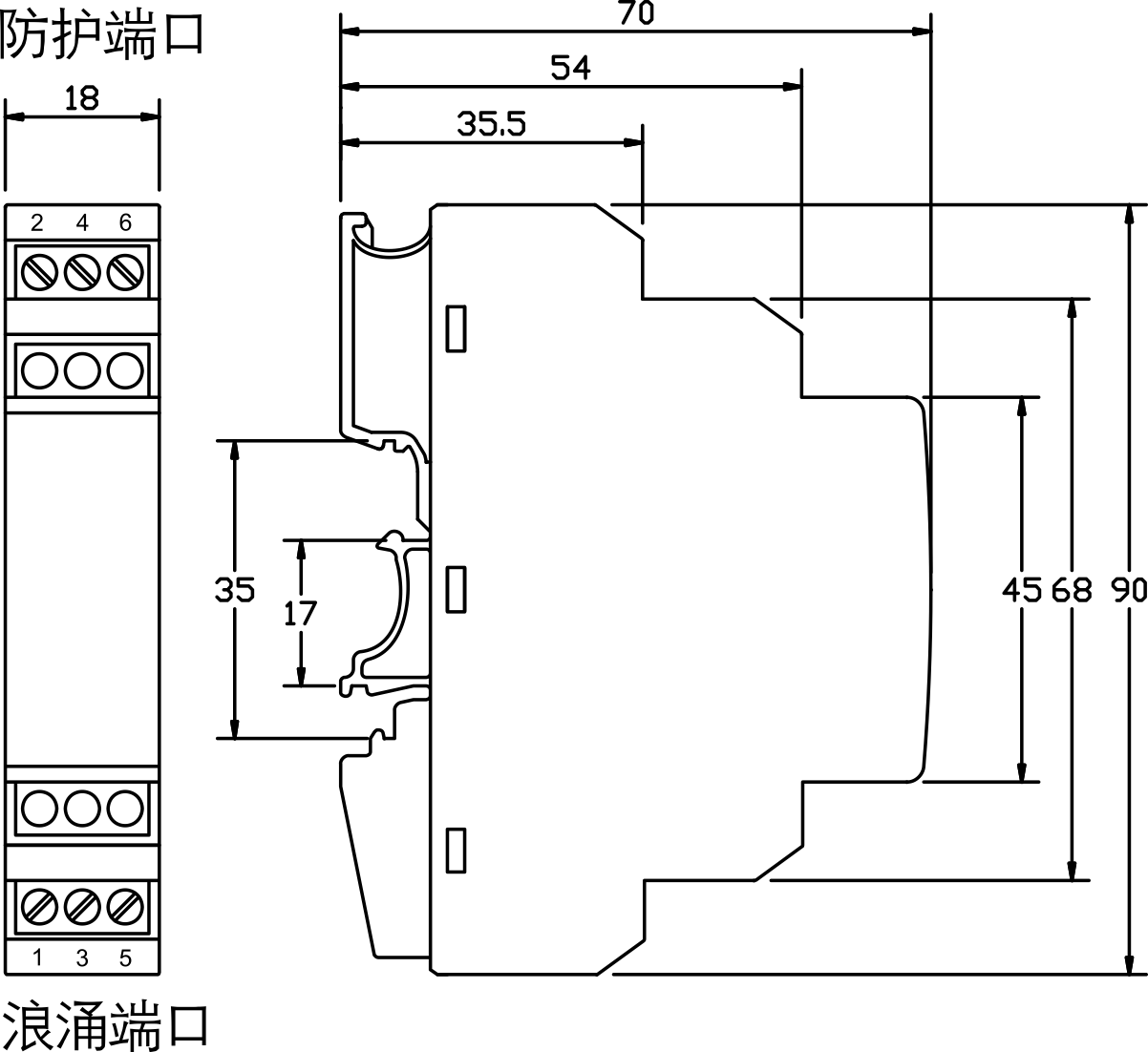

二、產品結構尺寸：
